Kokevann reaktor

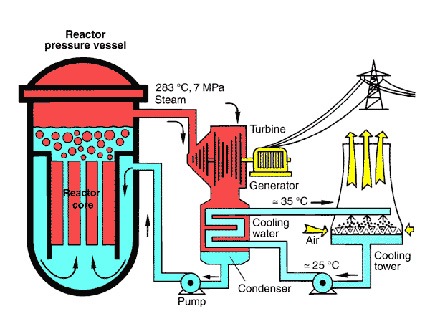

Atomreaktor med vann som kjølevæske og moderator , kokende i kjernen . Den resulterende dampen brukes direkte til å drive en turbin. Drivstoffet er uran med ulik anrikelse, i keramisk form hvor det befinner seg inne i trykkbeholderen , hvorav to tredjedeler er fylt med vann. Vannet strømmer gjennom kjernen fra bunn til topp og fjerner varmen som utvikles i brenselet . En del av vannet som løftes av dampen fordamper ikke pga av den lave oprasjons temperaturen en BWR har. Dette vannet må filtreres bort i en vann/damp separator. Etter vann/damp separasjon i øvre del av trykkbeholderen , hvor den mettede dampen med en temperatur på ca. 290 °C og et trykk på ca. 70 bar (7 MPa) mates til turbinen. Dette utgjør opptil 7500 t damp i timen. Turbinen er koblet til en trefase generator. Dampen som kommer ut av turbinen blir gjort flytende (skifter fase) i kondensatoren. Til dette formålet kreves ca 160.000 m3 kjølevann i timen og tas fra et kjøletårn krets løp. Mate vannet varmes opp til en temperatur på ca. 215°C ved hjelp av et varmesystem og føres tilbake inn i reaktoren. Kontroll stavene som inneholder det nøytron absorberende (Cesium) materialet settes inn i kjernedelen nedenfra ved hjelp av en elektromotor (normal drift) eller hydraulisk ( utløsning ). Rørledningen fører ut av inneslutningen inn i motorhuset. En rekke sikkerhetsanordninger er installert for å oppnå umiddelbar isolasjon av reaktorsystemet fra motorhuset i tilfelle feil.
